Tornar a mirar
La Miranda.

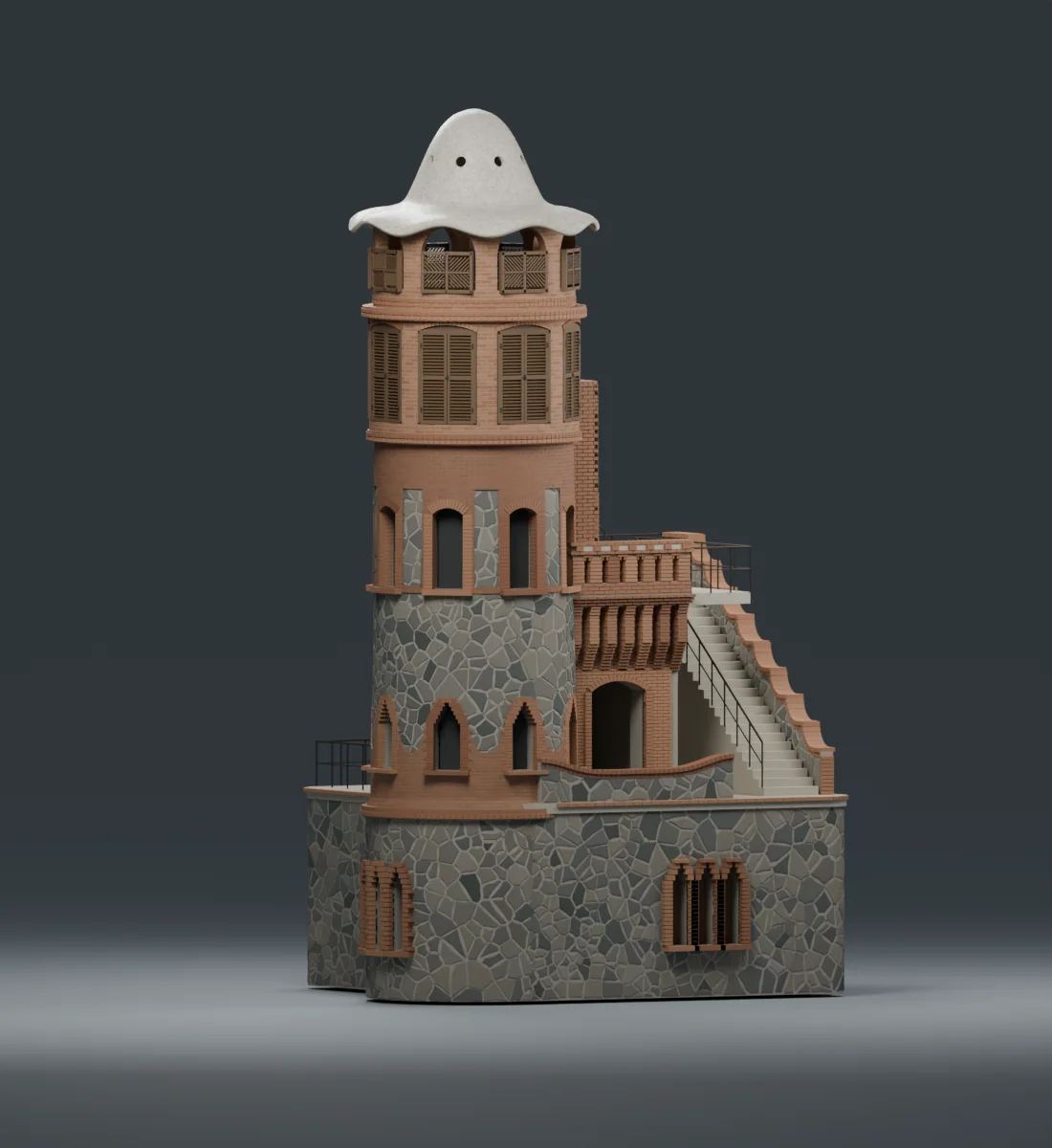

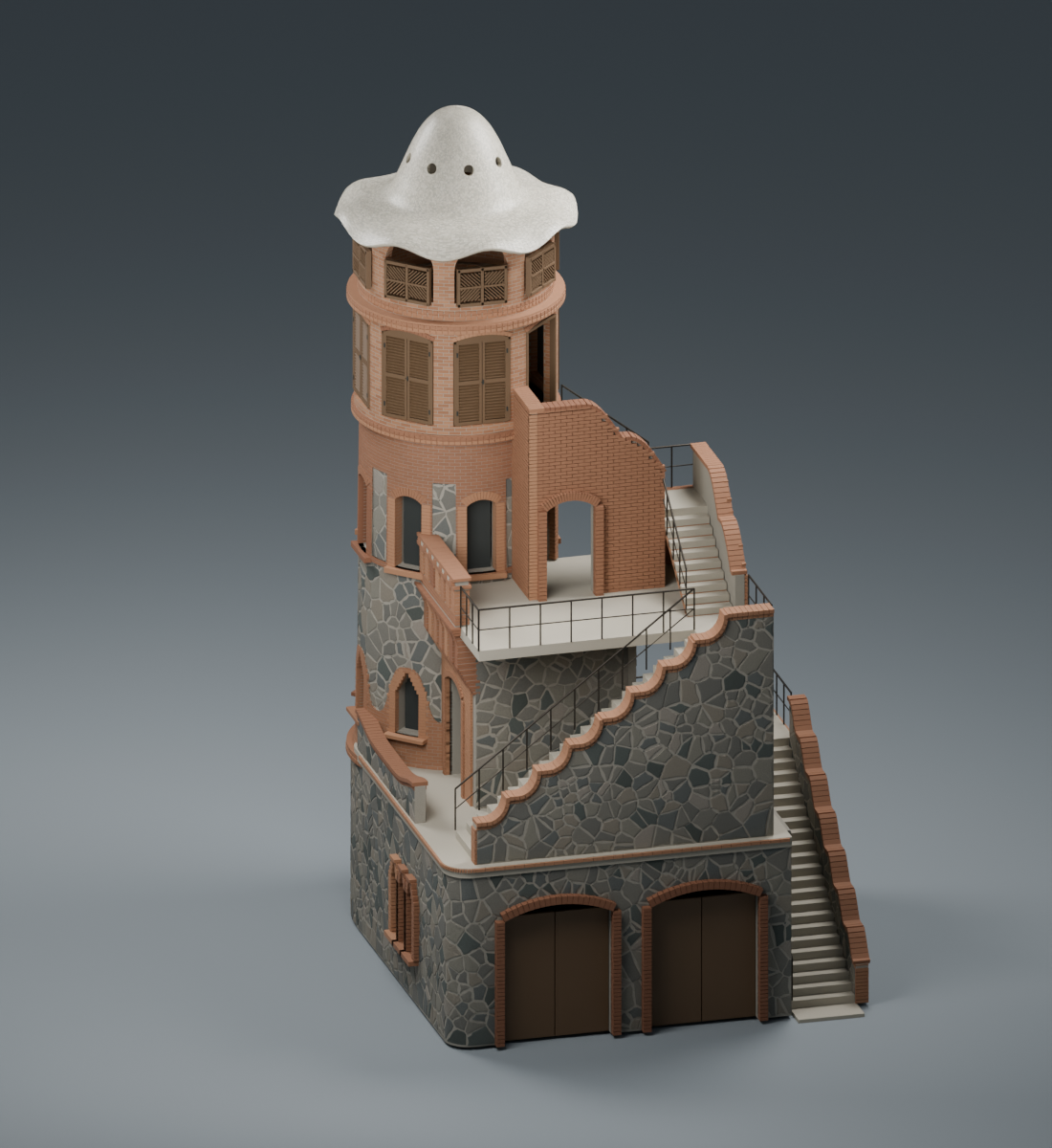

Render de la torre cilíndrica amb coberta ondulada, balcó i escala exterior, sobre un fons gris.RECONSTRUCCIÓ DIGITAL↗
Torre Mateu / La Miranda · Render de l’estudi v027

Una torre desapareguda. Una reconstrucció digital per explorar-la, fer preguntes i compartir memòria.

Estudi personal fet amb Blender i l’ajuda de GPT-6 Astra. La fidelitat dels models a l’edifici original no està confirmada.

Explora les imatgesConeix la història ↓

01 / EL LLOC I LA MEMÒRIA

Una absència en el paisatge de Llinars.

Torre Mateu, coneguda com La Miranda, formava part de la finca de Damià Mateu a Llinars del Vallès. La seva silueta cilíndrica i el mirador la feien singular. La fitxa patrimonial situa la construcció entre 1906 i 1907 i l’enderroc el 1962, per donar pas a habitatges.

Font: Pobles de Catalunya ↗
  1. c. 1906–1907

    Construcció

    Les fonts no coincideixen del tot: Vallesos dona 1906; Pobles de Catalunya, 1906–1907.

    Pobles de Catalunya ↗Vallesos ↗
  2. 1939

    Danys de guerra

    Vallesos descriu danys arran d’una explosió al costat de la finca.

    Vallesos ↗
  3. 1962

    Enderroc

    Les dues fonts daten la demolició en aquest any.

    Pobles de Catalunya ↗Vallesos ↗

COM LLEGIR AQUESTES IMATGES

El detall no és una prova.

DOCUMENTAT

El que les fonts sostenen

L’existència de La Miranda, el seu aspecte en fotografies conservades i l’enderroc el 1962. Les dates i l’atribució s’han de llegir amb els matisos de les fonts citades.

INFERIT

El que el model proposa

L’alçada de treball d’uns 18,4 m no és una mesura històrica. La profunditat de l’annex, les façanes menys visibles i la disposició exacta de l’escala superior continuen sent hipòtesis.

TRIAT

El que dona forma a la imatge

Els colors, la llum, el fons d’estudi i la col·locació de pedres i maons són decisions de reconstrucció. Les fotografies sèpia no permeten recuperar els colors originals.

Llegeix la nota de treball original (anglès) ↗

03 / EL QUADERN DE TREBALL

Construir. Mirar. Tornar-hi.

27 versions del model i 11 passos documentats: un procés de proves i correccions. Aquest relat es basa en les notes, els scripts i els renders conservats a la carpeta del projecte.

Del volum al detall

Dues etapes conservades del projecte. No són fotografies històriques ni versions igualment recents.

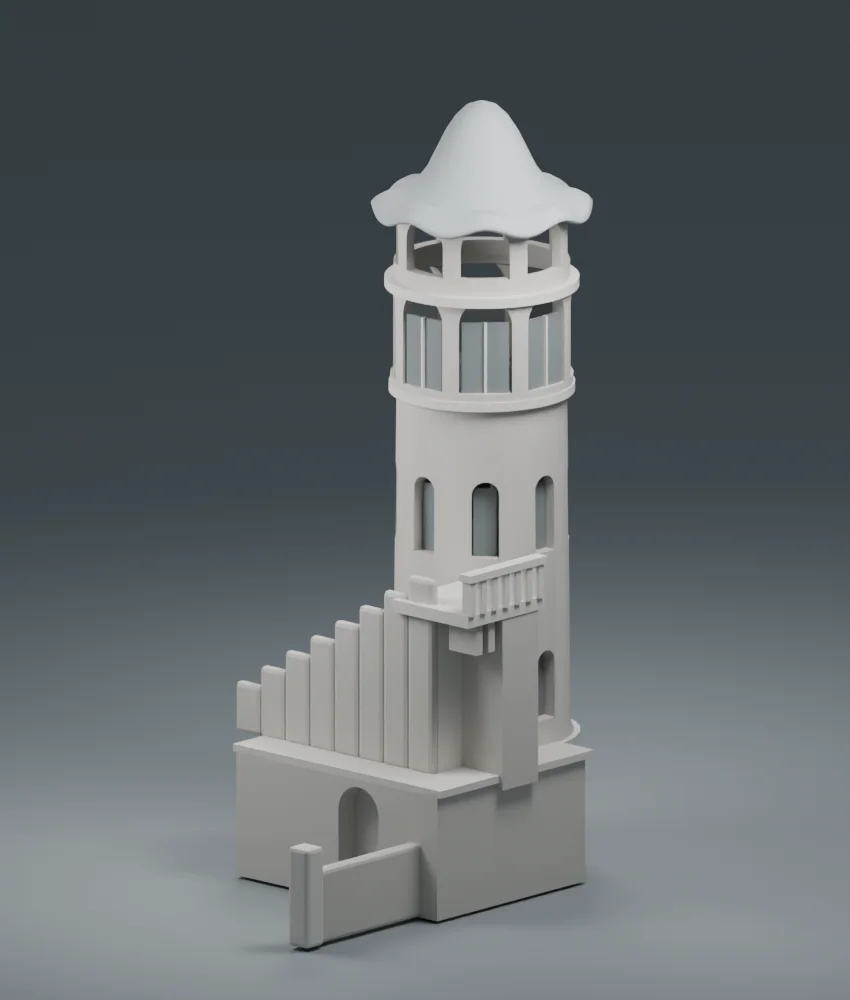

Render inicial en tons neutres, amb els volums principals de la torre i una primera escala.v002
v002 · Primers volums. Aquesta disposició de l’escala es va revisar més endavant.

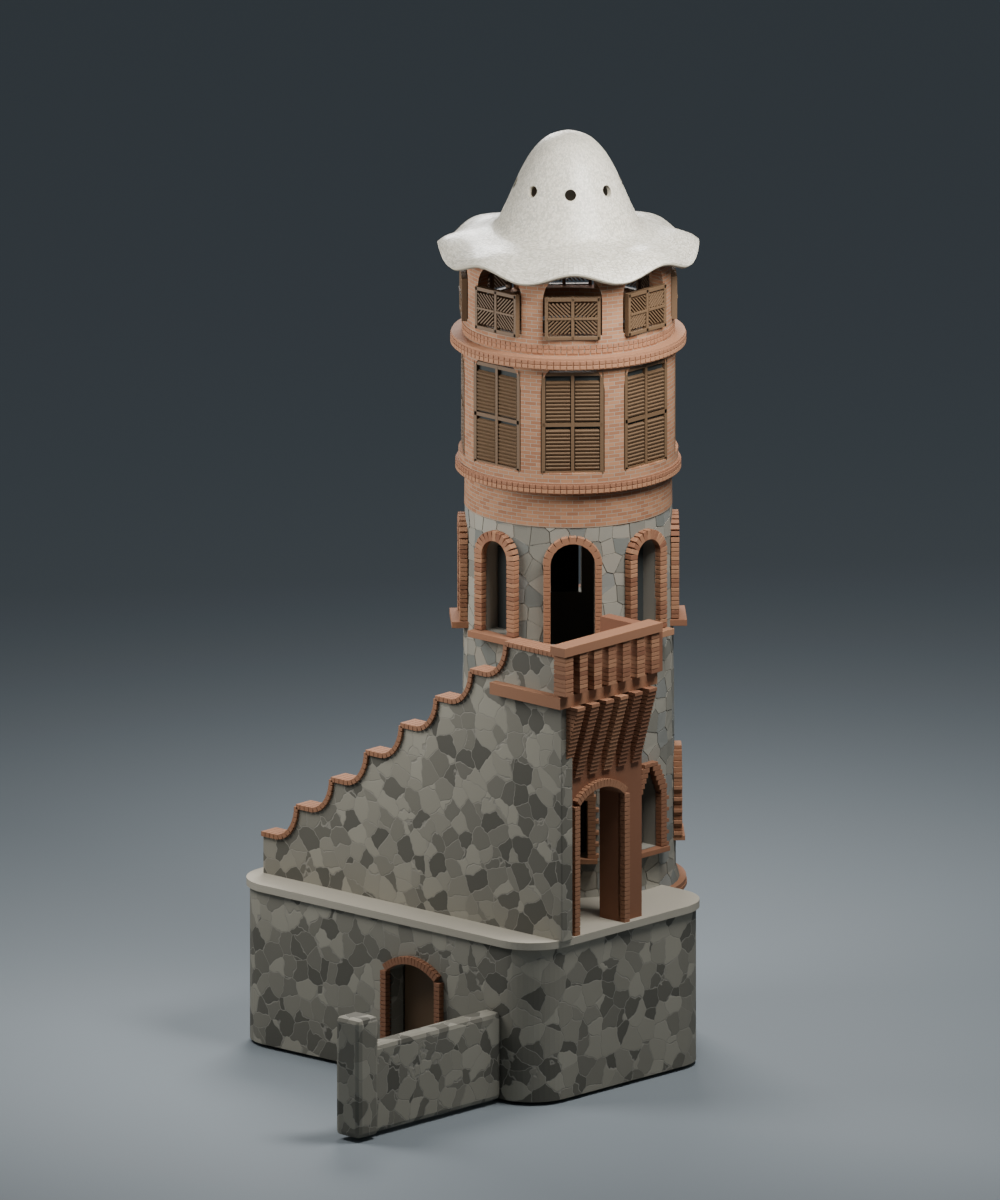

Render de la versió v011 amb materials i detalls anteriors a la revisió de circulació.v011
v011 · Més detall no implicava més certesa: el recorregut de l’escala encara canviaria.
  1. 01

    Reunir i comparar les fonts

    El registre de referències conté 34 imatges font: fotografies, postals, un dibuix atribuït al fons del COAC i estudis de reconstrucció posteriors. Algunes repeteixen la mateixa vista. El dibuix i les fotografies no mostren exactament la mateixa torre.

    Documentat: inventari de fonts i comparació del dibuix amb fotografies.

    Llegeix la nota de treball original (anglès) ↗
  2. 02

    Treballar amb Astra

    El creador identifica GPT-6 Astra com a ajuda per fer el model amb Blender. Es conserven scripts Python i notes de revisió, però no s’ha localitzat cap transcripció de conversa ni un historial de prompts. No podem reproduir-ne les paraules ni reconstruir qui va proposar cada decisió.

    Testimoni del creador; les converses s’haurien d’aportar o recordar, indicant-ho com a tal.

  3. 03

    Encaixar els volums

    El primer model establia la torre, la coberta i l’escala. La revisió des de quatre angles va revelar normals invertides als objectes de tall, que impedien que les obertures es veiessin bé. La versió v002 les va corregir.

    Documentat: notes del primer encaix, script de correcció i quatre renders.

    Llegeix la nota de treball original (anglès) ↗
  4. 04

    Acceptar que cal canviar el model

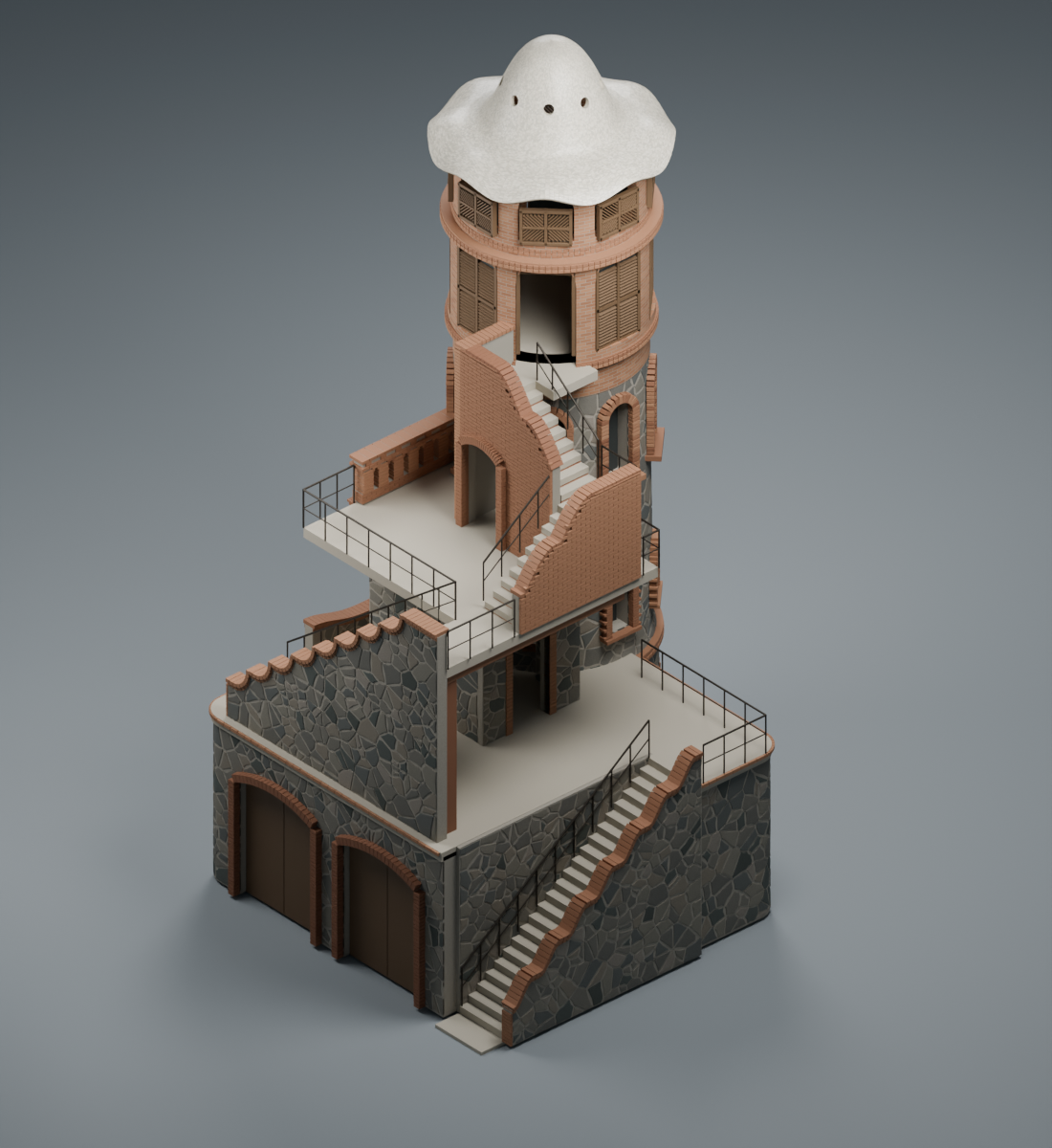

    El pas 06 va reparar la transició entre replà i porta, arran d’un problema assenyalat per l’usuari. El pas 08 va substituir la primera escala per diversos trams connectats després de consultar reconstruccions anteriors. El pas 09 va replantejar el tram superior en L: continua sent una interpretació.

    Documentat: notes dels passos 06, 08 i 09 i versions conservades.

    Llegeix la nota de treball original (anglès) ↗
  5. 05

    Corregir també els detalls

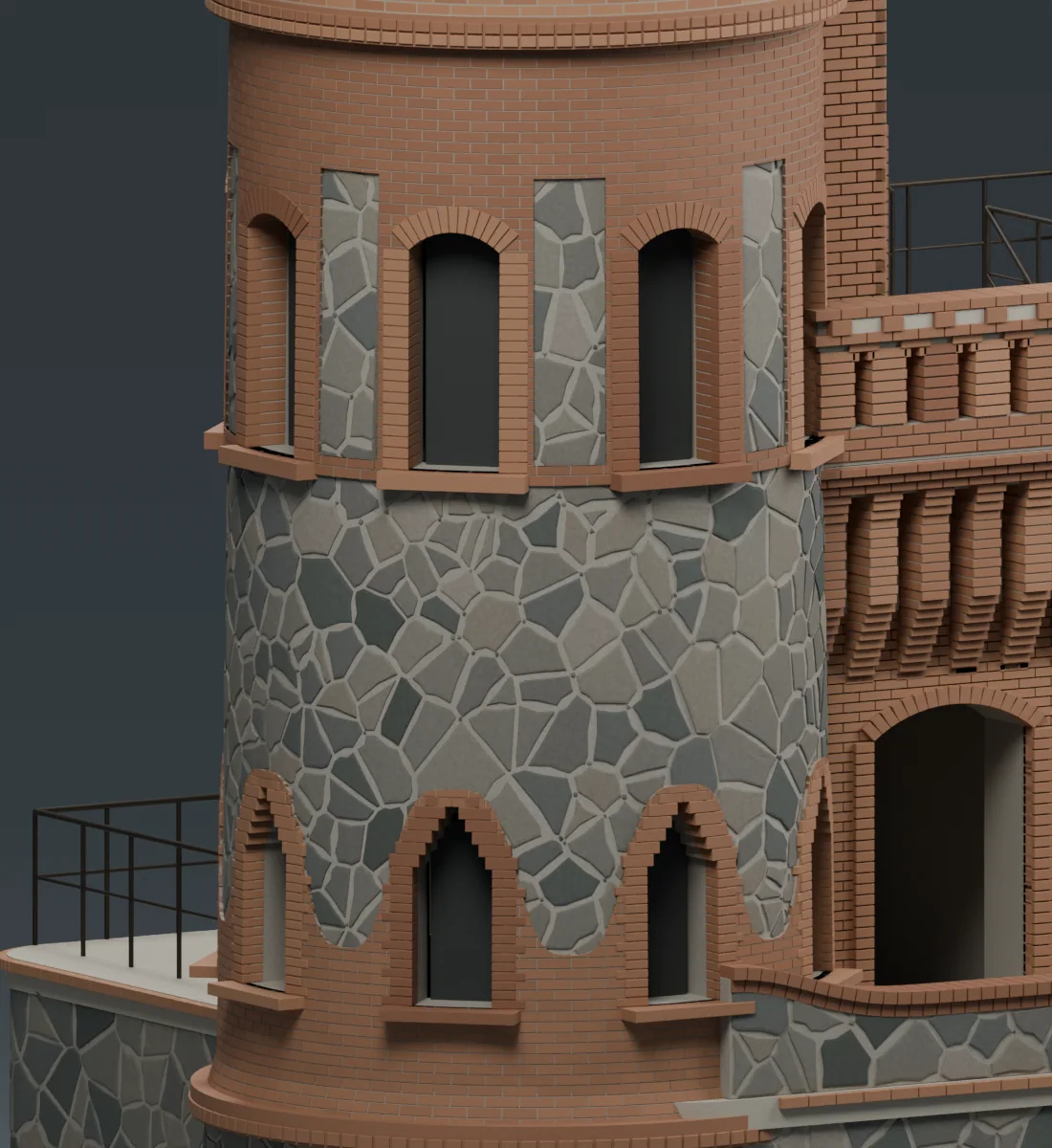

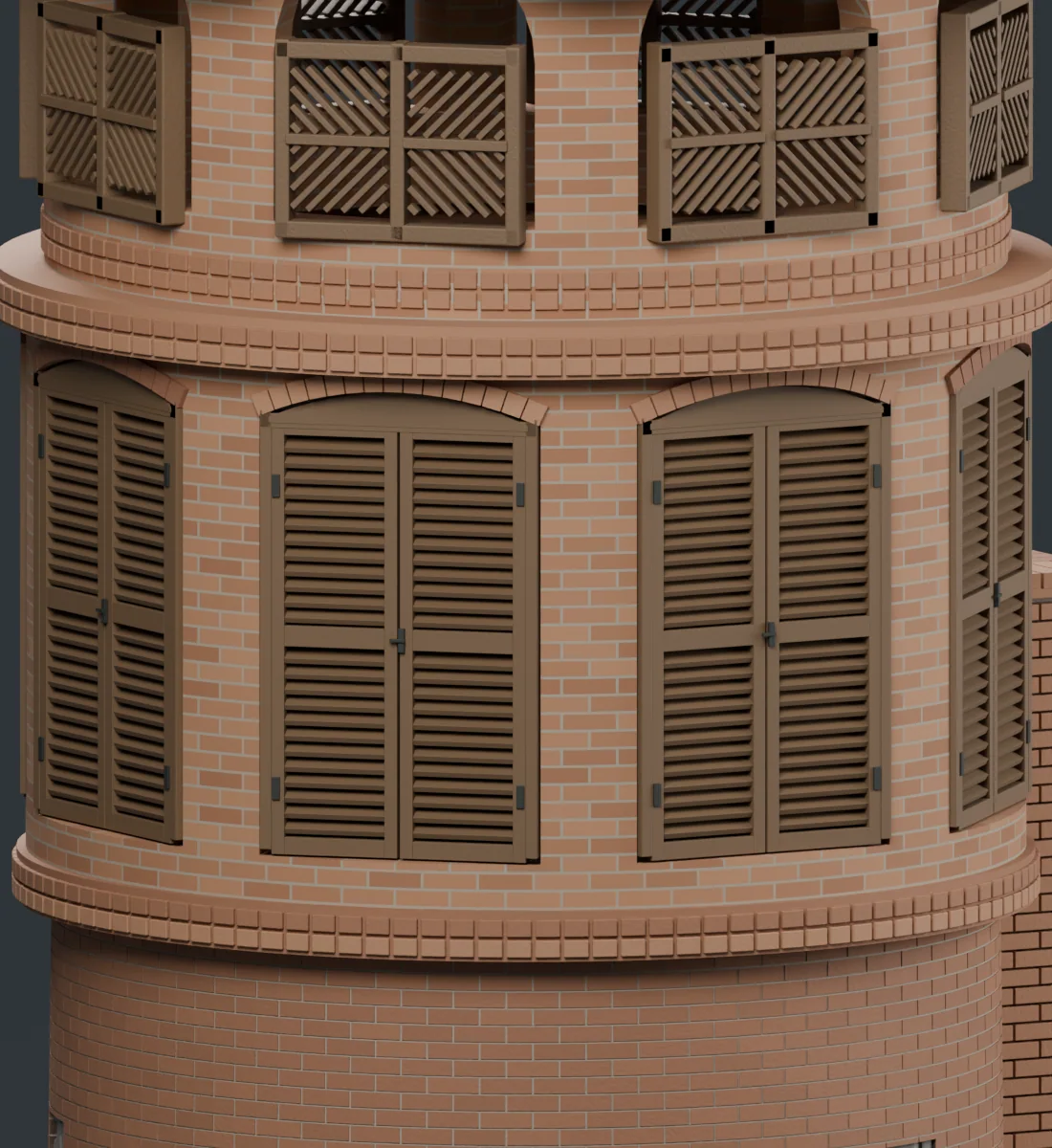

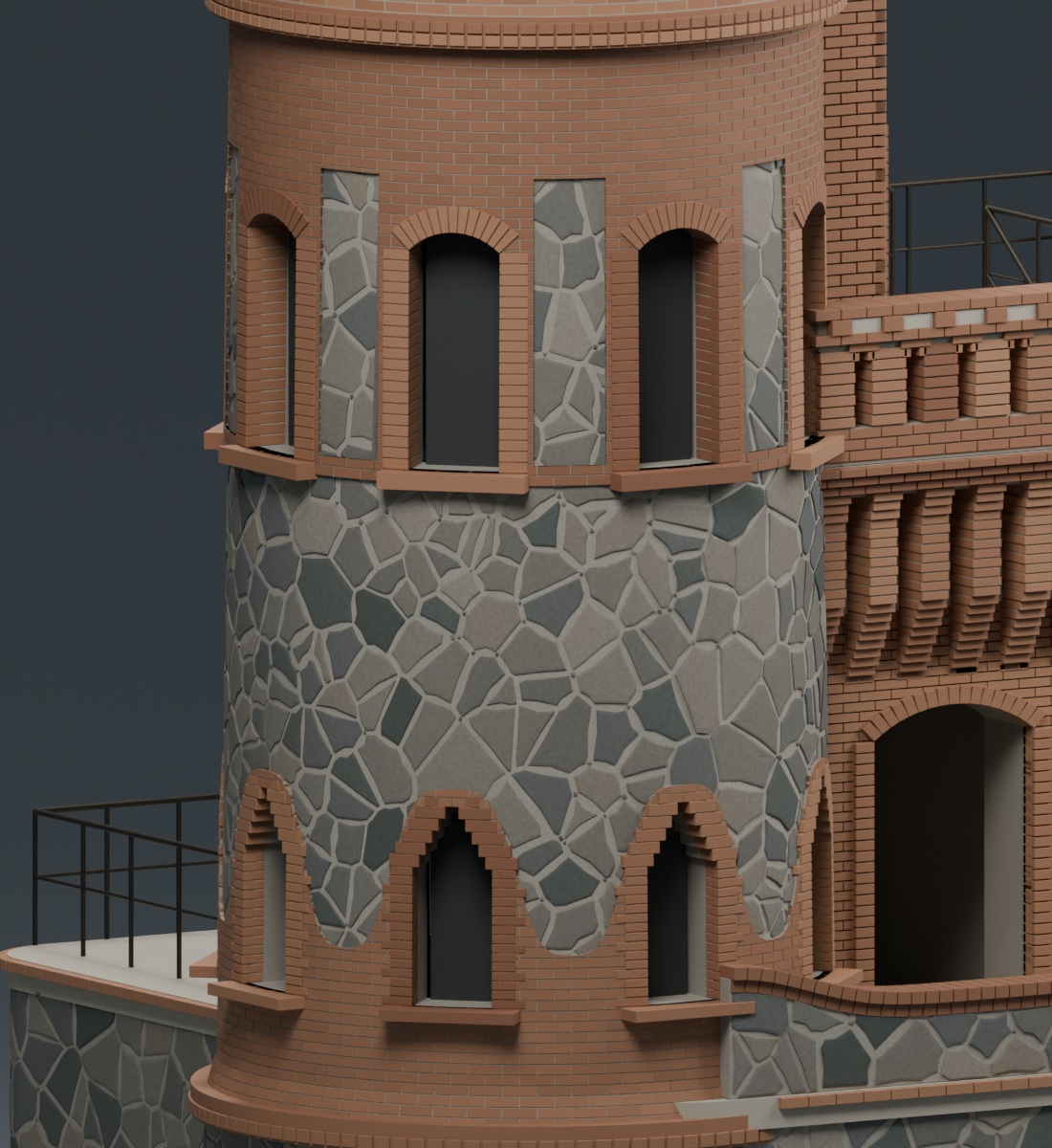

    Els passos 10 i 11 van treballar la pedra, els panys de maó i les persianes. A v026, unes franges clares als brancals van resultar ser cares superposades. V027 les va separar. Una comprovació geomètrica ajuda a trobar errors del model; no en verifica la fidelitat històrica.

    Documentat: notes del pas 11 i informe de verificació.

    Llegeix la nota de treball original (anglès) ↗
  6. 06

    Un resultat provisional

    V027 és l’última versió documentada, no una reconstrucció acabada. Encara cal revisar proporcions, coberta, juntes i materials; el conjunt complet de la finca tampoc està reconstruït. Una nova fotografia podria fer canviar el model.

    Documentat: índex del projecte i llista de feina pendent.

    Llegeix la nota de treball original (anglès) ↗

04 / FONTS I CRÈDITS

Seguir el fil de les proves.

Les referències històriques s’enllacen al lloc d’origen. Les imatges publicades en aquesta web són renders del projecte; els drets de les fotografies i dibuixos consultats varien i no se’n pressuposa permís de reproducció.

  1. Pobles de Catalunya · Torre Mateu (La Miranda) ↗

    Fitxa patrimonial: datació, descripció, enderroc i autoria incerta. Inclou fotografies i un dibuix amb crèdit al COAC.

  2. Vallesos · La Miranda de Llinars el Vallès ↗

    Joan Mauri Candelich, número 30, hivern–primavera 2025/26. Relat local, danys de 1939 i enderroc. El text també reconeix dubtes d’autoria.

  3. UPC · ETSAV · CAIRAT ↗

    Projecte de reconstrucció virtual de desembre de 2000. Una interpretació posterior basada en fotografies i descripcions, no un aixecament original. La seva atribució a Gaudí no resol el debat.

Un projecte personal amb ajuda d’IA

Reconstrucció i renders: el creador d’aquest projecte, amb l’ajuda de GPT-6 Astra, segons el seu relat. Modelatge amb Blender i Python/bpy. La síntesi del procés prové dels fitxers conservats. Aquest lloc no es presenta com una iniciativa de l’Ajuntament, dels arxius o dels autors citats.

Referència pendent: el dibuix H101A-3-1254 es va aportar amb atribució a l’Arxiu Històric del COAC, però sense l’URL de la fitxa original. No es presenta com un registre arxivístic verificat directament.

Per què aquí veieu renders?

El fitxer Blender v027 ocupa uns 12,3 MB i conserva 112 operands de modificadors booleans. No hi ha una versió web optimitzada i revisada. De moment, les vistes fixes permeten explicar les incerteses sense afegir una descàrrega 3D a la pàgina.

05 / LA MEMÒRIA ÉS COMPARTIDA

La recordeu?
Ens ajudeu a mirar millor?

Una fotografia de família, una postal, un record o una correcció poden aportar una peça que falta. Seran especialment útils les vistes de l’escala, del darrere i del conjunt de la finca.

Quan s’activi el contacte, indiqueu què mostra el material, la data aproximada si la sabeu, la procedència, el crèdit desitjat i si autoritzeu que es publiqui. Els records es distingiran de les dades documentades.

Contacte pendent d’activar

Encara no hi ha una adreça de contacte. Aquest espai és un marcador i no recull ni envia dades.
